微型高頻：壓力傳感器的校準方法及其選擇

來源：南京愛爾傳感發布時間：2020-06-02 14:25 瀏覽量：

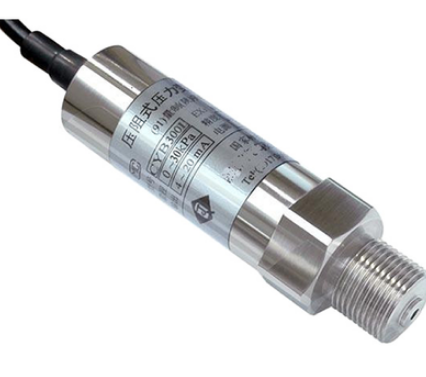

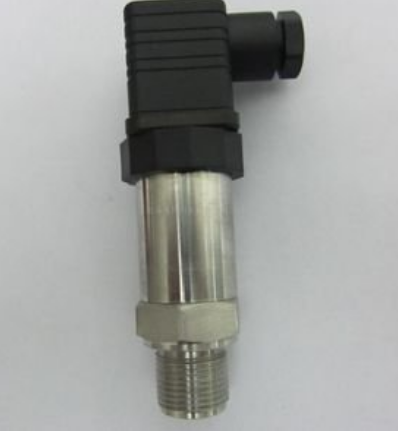

　　壓阻式壓力傳感器，具有快速響應、堅固耐用、量程范圍寬、溫度變化對壓力輸出影響小、準確度高等優點，成為了當下測量儀器的流行選擇。但是，只要傳感器出現了均勻性問題、與溫度相關的誤差，那么就需進行校正或補償，那么壓力傳感器的校準方法有哪些呢?又該如何選擇校準方法呢?下面小編就為大家簡單介紹一下。

壓力傳感器的校準方法：

　　據麥姆斯咨詢介紹，測量儀器的價值由其準確性決定。壓力傳感器也算是一種測量“儀器”，在汽車、醫療保健、工業中得到廣泛應用。在這些應用中，保證壓力傳感器的準確性對確保質量控制、保證病人生命安全來講至關重要。

　　壓力傳感器的補償方法有兩種：主動式補償和被動式補償。被動式補償是通過在電阻的制造過程中對其進行修正完成，適用于工作在溫度變化小的環境下的壓力傳感器。對于溫度變化較大的環境，通過采用板載電路或微控制器來進行主動式補償。

　　這時，壓力傳感器周圍環境的溫度也需要通過溫度傳感器進行定期測量。再安裝到板載電路上，以校正與溫度相關的誤差。這樣確保了壓力傳感器的溫度誤差接近于零，工作量程更寬，質量更佳。

壓力傳感器的校準方法該如何選擇?

　　壓力傳感器的校準方法有兩種：(1)客戶自己對生產線中使用的壓力傳感器進行校準;(2)壓力傳感器制造商進行充分的補償，將預先校準過的傳感器交由客戶進行后續的集成。

　　客戶希望自己完成校準的緣由有很多。原因之一是客戶在最終成品中已安裝了微控制器，這種情況下，主動式校準可以通過微控制器完成。

　　客戶采用的傳感器封裝或組裝工序可能會將大量應力施加于壓力傳感器上。當這種情況發生時，已經校準的壓力傳感器將因受到封裝工序的應力而產生額外的壓力顯示。增加的壓力將產生新的零點。

　　客戶自己做校準的缺點是在線校準很難執行，并且它可能是高度破壞性的。購買已經校準過的傳感器要比在線校準所花費的專業設備和經驗成本要低一些。最致命的缺點是客戶自己做校準會浪費很多時間。因為每顆傳感器都需要單獨校準，不可能進行批量校準。此外，校準所需的溫度范圍意味著設備需要很長的時間才能達到所需的溫度極限。

　　從如Merit Sensor之類的制造商購買完全補償?shù)膲毫鞲衅?，價格比未做補償?shù)膫鞲衅髻F一些。但是，重要的是要權衡各方面因素，時間就是金錢，如果花費太多時間在校準上，購買已經完全補償?shù)膲毫鞲衅骰蛘呖梢院唵蔚夭迦胧褂玫男?zhǔn)元器件則不失為一種不錯的選擇!
